Введение
Пайка — один из самых распространённых способов соединения металлических деталей, электронных компонентов и проводов. Будь вы профессиональный ремонтник, инженер-электронщик или радиолюбитель-самоучка, качество паяных соединений напрямую зависит от правильного выбора паяльных материалов и оборудования. В этой статье мы подробно разберём всё, что нужно знать о паяльниках, паяльных станциях, припоях, флюсах, дымоуловителях и вспомогательных аксессуарах. Вы узнаете, какой инструмент подходит для разных задач, как не переплатить и на что обратить внимание при покупке.
1. Классификация паяльного оборудования: от простого паяльника до профессиональных станций
Рынок предлагает огромный выбор устройств для пайки. Чтобы сориентироваться, разделим их на основные типы.
Простые паяльники (сетевые и низковольтные)
Классический инструмент с нихромовым нагревателем. Мощность от 25 до 100 Вт. Недорогие, неприхотливые, но имеют фиксированную температуру жала (перегрев или недогрев). Подходят для грубого монтажа, пайки проводов, ремонта крупных деталей. Больше информации вы можете найти тут: https://atten-rus.com/sale/
Паяльники с регулировкой температуры
Встроенный регулятор (симисторный или цифровой) позволяет менять температуру в диапазоне 150–450 °C. Значительно удобнее обычных, но всё ещё не дотягивают до возможностей полноценных станций.
Паяльные станции — основной инструмент профессионала
Это уже сложные устройства, состоящие из блока управления и паяльника (часто с возможностью подключения дополнительного оборудования: термовоздуха, инфракрасного нагрева). Бывают нескольких видов.
2. Виды паяльных станций: какую выбрать для своих задач
| Тип станции | Принцип работы | Для каких задач | Ориентировочный бюджет |
|---|---|---|---|
| Контактные (жальные) | Нагрев жала керамическим или нихромовым элементом. Точная стабилизация температуры. | Общий электроремонт, монтаж/демонтаж компонентов, пайка проводов. | от 2000 до 15000 ₽ |
| Термовоздушные | Нагрев горячим воздухом, подаваемым через сопло. Бесконтактная пайка. | Демонтаж многоногих микросхем (SMD), баллистические платы, ремонт телефонов/ноутбуков. | от 3000 до 30000 ₽ |
| Инфракрасные (ИК) | Нагрев зоны пайки инфракрасным излучением, нижний и верхний подогрев. | Профессиональный ремонт BGA-компонентов, материнские платы, игровые консоли. | от 15000 до 100000+ ₽ |
| Комбинированные | Жало + термовоздух в одном блоке (или 2 жала). | Универсальные мастерские, сервисные центры. | от 4000 до 40000 ₽ |
Плюсы профессиональных паяльных станций
- Стабильная температура жала (защита от перегрева и выжигания пятаков).
- Антистатическое исполнение (защита чувствительной электроники).
- Возможность смены жал разной формы.
- Быстрый выход на режим (20–30 секунд).
- Наличие режима сна (отключает нагрев, когда паяльник в подставке).
Минусы и ограничения
- Стоят дороже обычных паяльников.
- Занимают больше места на столе.
- Требуют аккуратного обращения с жалом.
- Дешёвые модели могут иметь плохую калибровку.
3. Паяльные материалы: припои, флюсы и паяльные пасты
Даже самая дорогая станция бесполезна без качественных расходников. Разберём каждый тип.
Припои — основа паяного соединения
Самые распространённые — оловянно-свинцовые (Sn60Pb40, Sn63Pb37) и бессвинцовые (Sn99,3Cu0,7, Sn96,5Ag3,5). Свинцовые легче плавятся (183–190 °C), лучше смачивают. Бессвинцовые требуют более высокой температуры и менее текучи. Форма выпуска: пруток (проволока) диаметром 0,5–2 мм, часто с флюсом внутри.
Флюсы — удаляют оксиды и улучшают растекаемость
- Канифоль (классика): Нейтральная, не токсична, но после пайки оставляет липкий налёт. Хороша для меди, латуни.
- Активные флюсы (LTI-120, флюс-гели): Отлично удаляют оксиды, паяют ржавые или окисленные контакты. Требуют обязательной отмывки спиртом или специальной жидкостью.
- Бесфлюсные пасты (паяльная паста): Смесь порошка припоя и флюса. Удобны для SMD-монтажа — наносится дозатором, потом достаточно прогреть термовоздухом.
Прочие расходники
- Паяльные жала: Различаются формой (конические, лопаточки, скошенные). Для тонкой работы — жало-игла, для силовых цепей — лопатка 3–5 мм.
- Медная оплётка (лизоблюд): Используется для удаления лишнего припоя с плат.
- Губка для очистки жала: Бывает пористая (смачивается водой) или металлическая стружка (сухая). Вторая удобнее, не снижает температуру жала резко.
4. Критерии выбора паяльной станции для дома и мастерской
Перед покупкой ответьте на несколько вопросов. Это поможет не переплатить и получить именно то, что нужно.
Чек-лист выбора паяльной станции
- Мощность: Оптимально 50–80 Вт для контактной станции. Этого хватит для 95% радиоэлектронных работ. Если паяете массивные детали (разъёмы, экраны) — берите 80–100 Вт.
- Тип нагревателя: Керамический (лучше держит температуру, быстрее нагревается) vs нихромовый (дешевле, но менее стабилен).
- Регулировка температуры: Обязательно цифровая с отображением на дисплее. Механический потенциометр — прошлый век.
- Совместимость жал: Убедитесь, что жала для данной модели легко купить отдельно. Популярные серии: T12, 900M, 936.
- Антистатическое исполнение: Для ремонта телефонов, ноутбуков, материнских плат — обязательно (заземление через евровилку или отдельную клемму).
- Наличие обратной связи по температуре (PID-контроллер): Стабилизирует нагрев в реальном времени, не даёт жалу «уплывать» при касании массивной платы.
5. Термовоздушные и инфракрасные станции: кому и зачем
Если вы планируете работать с поверхностным монтажом (SMD), чип-компонентами, микросхемами в корпусах QFP, без термовоздуха не обойтись. Горячий воздух позволяет равномерно прогревать всю группу выводов и аккуратно снимать компоненты.
- Термовоздушная станция хороша для демонтажа, перепайки, усадки термотрубок. Обязательные параметры: плавная регулировка расхода воздуха и температуры до 500°C.
- Инфракрасная (ИК) станция — это уже профессиональный инструмент для BGA-ремонта. Нижний подогрев платы предотвращает коробление, верхний — точно прогревает микросхему. Дома такое оборудование почти не нужно, разве что вы ремонтируете телефоны в большом объёме.
6. Безопасность и рабочее место при пайке
Пайка связана с высокими температурами, дымом (флюс), возможным поражением электротоком. Соблюдайте простые правила.
- Вентиляция: Дым канифоли и активных флюсов вреден для лёгких. Используйте вытяжной вентилятор или компактный дымоуловитель с активированным углём.
- Подставка: Паяльник всегда должен лежать в родной подставке. Никогда не кладите включённый паяльник на пластик или легковоспламеняющиеся предметы.
- Заземление: При пайке чувствительных полевых транзисторов и микроконтроллеров обязательно используйте заземлённый наконечник и антистатический браслет.
- Защита глаз: Расплавленный припой иногда «стреляет» (особенно при перегретом жале). Очки не будут лишними.
7. Дополнительное оборудование и аксессуары, облегчающие работу
Помимо самой станции и расходников, существует ряд устройств, которые сделают пайку удобнее и профессиональнее.
| Аксессуар | Назначение |
|---|---|

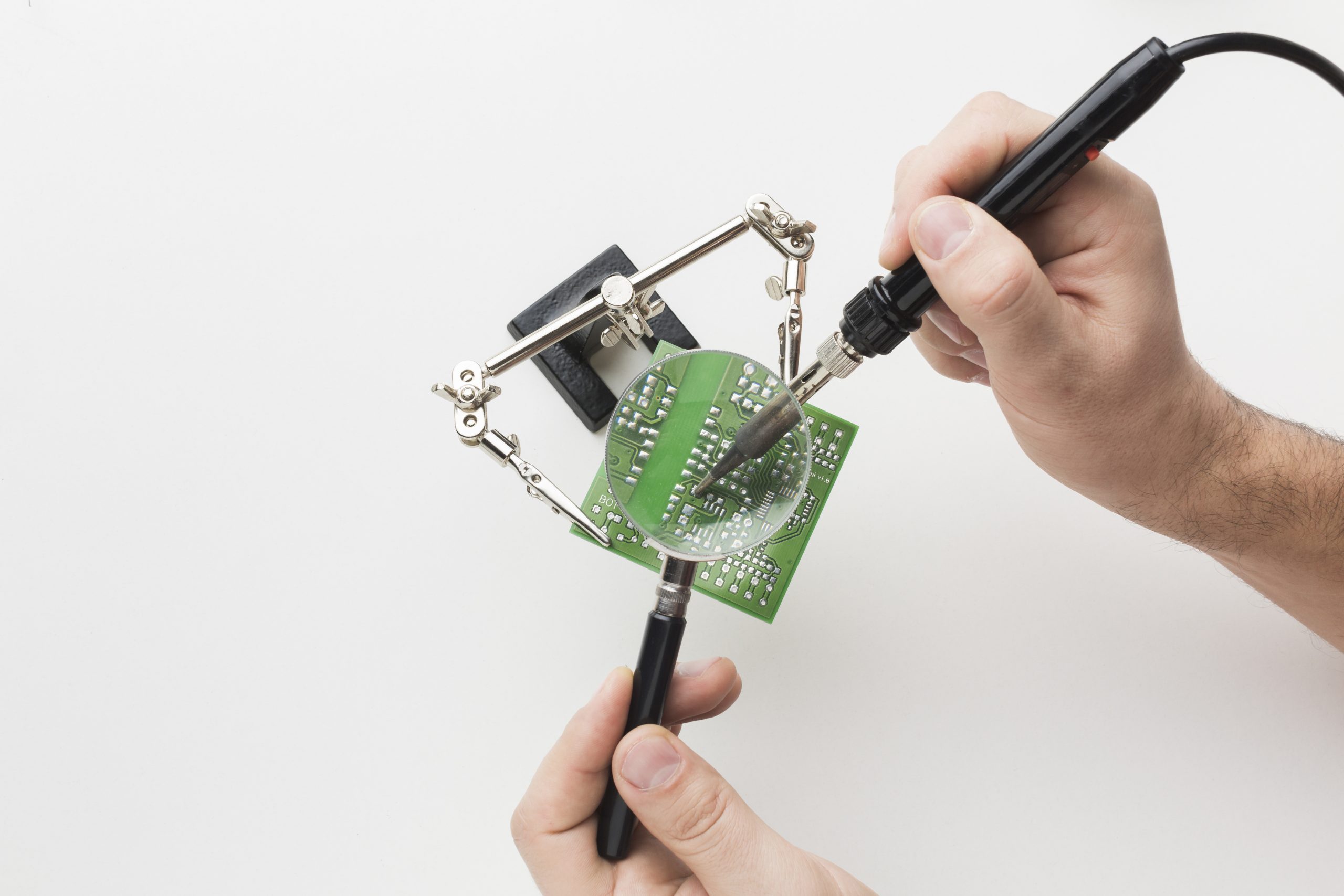

| Третья рука | Струбцины с лупой и подсветкой — фиксирует плату и провода, освобождая руки. |
| Предварительный подогрев плат | Используется для разогрева многослойных плат перед пайкой термовоздухом, чтобы не отслоились дорожки. |
| Измеритель температуры (термопара) | Проверка реальной температуры жала или воздушного потока. Многие недорогие станции врут на 20–30 °C. |
| Набор насадок для термовоздуха | Разные диаметры сопел под разные микросхемы (от 3 мм до 20 мм). |
| Фен для пайки (тепловой пушка) строительный | Для грубых работ — усадка кабеля, пайка металлических труб большого диаметра (не для электроники!). |
8. Уход за паяльной станцией и жалами: как продлить жизнь инструменту
Жало — расходник, но при правильном уходе оно проживёт в разы дольше.
- Не оставляйте паяльник включённым без дела. Используйте режим сна (если есть) или выключайте станцию на перерыве более 15 минут.
- Лудьте жало перед выключением: покрывайте рабочий наконечник слоем припоя — это защищает медь от окисления.
- Не используйте грубые абразивы для чистки жала (надфили, наждачку). Только влажная губка или металлическая стружка.
- При сильных отложениях (чёрный налёт) используйте специальные пасты-активаторы или смену жала.
9. Топ-ошибки начинающих при выборе паяльных материалов и станций
- Покупка самого мощного паяльника «на всякий случай». 100 Вт на тонких платах мгновенно оторвёт дорожки.
- Использование кислотного флюса для электроники. Со временем он разъедает дорожки и вызывает коррозию.
- Игнорирование дымоуловителя. Хроническое отравление флюсом — реальная проблема мастеров с многолетним стажем.
- Экономия на жале. Дешёвые жала быстро выгорают, покрываются трещинами и плохо передают тепло.
- Пайка без термоусадки. Изолента — зло. Используйте термотрубки с коэффициентом усадки 2:1.
10. Что выбрать для разных уровней подготовки: от новичка до профи
- Начальный уровень (домашние поделки, ремонт наушников): Обычный паяльник на 40–60 Вт с несколькими жалами + канифоль + оловянно-свинцовый припой Ø1 мм. Бюджет: 500–1500 ₽.
- Любитель/радиокружок: Недорогая паяльная станция типа 936 (копия Hakko) с регулировкой температуры, набор жал, флюс-гель. Бюджет: 2500–5000 ₽.
- Серьёзный хобби и ремонт техники: Комбинированная станция (жало+термовоздух) с керамическим нагревателем, дымоуловитель, хороший мультиметр, паяльная паста. Бюджет: 8000–20000 ₽.
- Профессиональный сервис: ИК-станция + прецизионная контактная станция (JBC, Metcal, Ersa) + микроскоп. Бюджет: от 50 000 ₽.
11. Итоги: как собрать идеальный набор для пайки
Качественная пайка начинается с осознанного выбора инструмента и материалов. Не гонитесь за дешевизной, но и не переплачивайте за функции, которые вам не нужны. Для большинства задач достаточно контактной паяльной станции с диапазоном температур до 450 °C и набором жал T12 или 900M. Дополните её хорошим флюсом (LTI-120 или RMA-223), проверенным припоем (SN63Pb37), оплёткой и дымоуловителем — и вы будете готовы к 90% ремонтных работ.
